| Marchio: | GIS |
| Numero di modello: | CTS2232V |
| Moq: | 1 set |
| prezzo: | negotiable price |
| Tempo di consegna: | 20 giorni lavorativi |

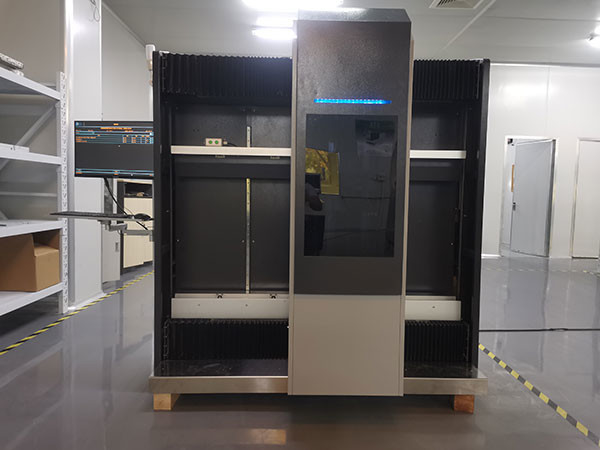

CTS2232V
La tabella delle specifiche del modello CTS2232V elenca i parametri e le caratteristiche dettagliate dell'apparecchiatura.Etichetta, Decorazione, Imballaggio, PCB e altre applicazioni correlate.
La dimensione massima dello schermo è di 220x320mm (8,66x12,54 pollici), mentre la dimensione minima dello schermo è di 50x50mm (1,97x1,97 pollici).Lo spessore del telaio varia da 25 a 50 mm, e un servizio su misura è disponibile per spessori personalizzati.
Il sistema di imaging utilizza la tecnologia DMD DLP. Lo spessore dell'emulsione (EOM) per l'emulsione resistente ai solventi è da 3 μm a 15 μm e per l'emulsione resistente all'acqua, da 3 μm a 300 μm (nota:le informazioni testuali menzionano 500 μm, ma la tabella specifica 300μm, quindi diamo la priorità al valore della tabella qui).
Il tempo di esposizione è compreso tra 120 e 240 microsecondi per linea raster, utilizzando una maglia gialla # 350.con l'opzione vettoriale selezionabile.
La capacità di raster va fino a 133 linee per pollice (LPI). Il sistema Focus è di focalizzazione dinamica. I formati di file supportati includono file vettoriali Tiff, Gerber e PDF, tra gli altri.
Il tipo Laser è un laser UV con una lunghezza d'onda di 405±5 nm. Le opzioni di potenza laser sono di 20W, 25W e 30W. Le dimensioni dell'attrezzatura sono di 458x1570 mm (18.03x61.81 pollici).Tuttavia, si noti che la dimensione dell'altezza nelle informazioni di testo (3500mm o 137.80 pollici) sembra incoerente con la tabella e può essere un errore di battitura; diamo la priorità al valore della tabella qui per la larghezza e la profondità.
Il peso netto dell'apparecchiatura è di 450 kg. Le condizioni di funzionamento includono una stanza a luce gialla con pulizia, una temperatura di 22 ± 2 ° C e un'umidità relativa del 40% al 70% (nessuna condensazione).I requisiti di potenza sono 110V/220V monofase, 50/60 Hz, con un consumo di energia di 4 kW. Inoltre, è necessaria aria compressa a 0,5 MPa.
Si prega di notare che in alcuni casi vi sono state discrepanze tra la tabella e le informazioni di testo fornite; in tali casi, i valori della tabella sono stati presi in considerazione per la loro precisione.
|
Specifica / Modello |
CTS1213V |
|
Dimensione massima dello schermo (mm) |
1200x1300 |
|
Dimensione minima dello schermo (mm) |
600x600 |
|
Dimensione massima dell'esposizione (mm) |
1100x1200 |
|
Spessore del telaio (servizio su misura disponibile) |
25-45 mm |
|
Sistema di immagini |
Tecnologia DMD DLP |
|
Spessore dell'emulsione (EOM) |
Emulsione resistente ai solventi 3μm-150μm, emulsione resistente all'acqua 3μm-350μm |
|
Tempo di esposizione |
120-240s/m2, #350 rete gialla |
|
Risoluzione |
1270/2540 dpi (facoltativo) |
|
Raster |
133 LPI |
|
Sistema di messa a fuoco |
Focalizzazione fissa |
|
Formato del file |
1_bit tiff ecc. |
|
Tipo di laser |
Laser UV, lunghezza d'onda 405±5 nm |
|
Potenza del laser |
20W/25W (facoltativo) |
|
Dimensione dell'apparecchiatura (mm) |
2150 x 1450 x 2285 mm |
|
Peso netto delle attrezzature |
2600 kg |
|
Condizioni |
Camera a luce gialla con classe di pulizia 10000 e temperatura 22±2°C, Umidità relativa 40-70% (senza condensazione) |
|
Potenza |
Fase singola 220v, 50/60HZ, 4KW, gas 1L/min |
*Le specifiche possono essere modificate senza preavviso
Vantaggi del CTS
Alta precisione:
Risoluzioni 1270dpi o 2540dpi, con raster 133lpi/dpi (stampa a semitoni)
Alta efficienza:
3 minuti per terminare l'esposizione su schermo di dimensioni 1000mm*1000mm. L'efficienza di produzione dei stencil è stata notevolmente migliorata grazie al grande risparmio di tempo ottenuto dall'allineamento accurato dell'esposizione e dalla riduzione del lobore.
Basso costo:
L'eliminazione dei film positivi: i film litografici diventano sempre più costosi e il numero di fornitori sul mercato diminuisce rapidamente.1 procedura di produzione di schermo digitale CTS per sostituire 5 procedure di di processo convenzionale
Alta qualità dell'attrezzatura:
La combinazione di un laser accoppiato da 405 nanometri di livello industriale e il nostro modulo ottico è l'unico prodotto sul mercato che può raggiungere il 50% di utilizzo del laser.che possono risparmiare notevolmente i costi di utilizzo dei clientiInoltre, a differenza delle costose lampadine ad alogenuro metallico che devono essere sostituite ogni due anni, la sorgente di luce laser di CTS può essere utilizzata per 10.000 ore.Il sistema di visualizzazione e esposizione computer-screen CTS comprende un computer, un monitor e il software proprietario di HQ RIP.
Su di noi
GIS Tech Inc. ha stabilito una base di produzione e di ricerca e sviluppo nella contea di Fengxian, a Xuzhou, con una superficie di 20.000 metri quadrati, compresi 1000 metri quadrati di laboratori puliti.Ha centri di ricerca e sviluppo e assistenza post-vendita a Suzhou., con una superficie di 2.000 metri quadrati, con un team di base di 30 persone di ricerca e sviluppo, e si prevede di ampliarlo a 60 persone.software e sistemi sportiviLa forza tecnica è fortemente supportata da un team di esperti del Giappone e della Germania, con un team tecnico che comprende talenti di alto livello come l'ottica, la meccanica, l'elettronica, il software, ecc.,nonché impianti di produzione completi e attrezzature connesse.
