Schermo diretto del laser che fa macchina per il tessuto di stampa dello schermo

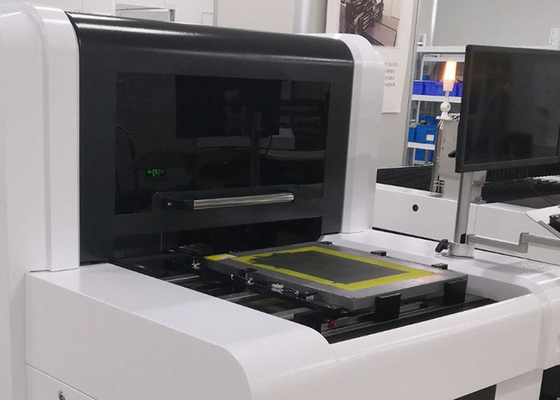

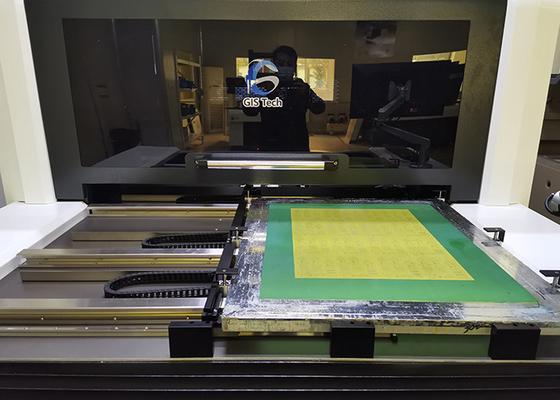

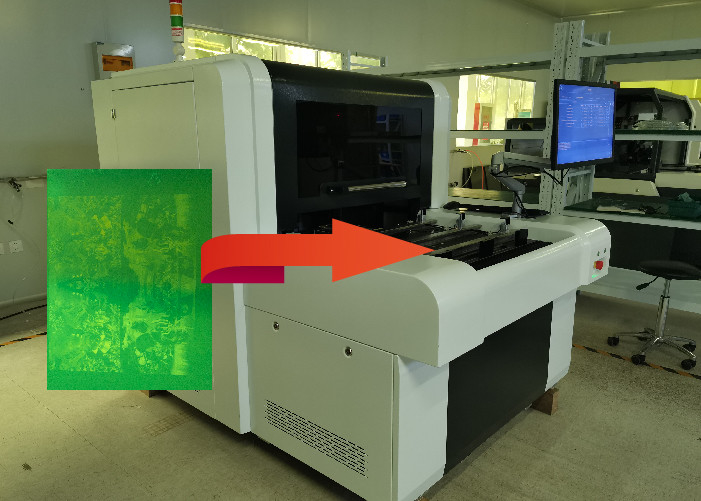

La macchina diretta della rappresentazione del laser di CTS usa la tecnologia dell'immagine digitale del DMD del TI per formare una chiara ed immagine di punto diretta tagliente della rete sulla matrice per serigrafia attraverso la proiezione del laser. In questo modo, i grafici digitali nel computer possono essere imaged sullo schermo. Questo sistema si è trasformato nel processo di fabbricazione delle immagini di schermo prima di serigrafia.

La macchina diretta dell'esposizione del laser introduce la tecnologia d'elaborazione ottica digitale (DLP) nel campo della rappresentazione dello schermo, facendo uso di tecnologia dell'immagine diretta del laser del DLP per sostituire il modo di esposizione tradizionale della maschera o del film ed è fornita didi rotaie di guida e delle grate livelle HIWINSP di Renishaw del motore lineare. Base di marmo, ecc., assicurare la stabilità della macchina.

• Specificazione/modello	CTS100
  Dimensioni dello schermo massime (millimetri)	900x1000
  Dimensioni dello schermo minime (millimetri)	400x400
  Dimensione massima di esposizione (millimetri)	800x900
  Spessore della struttura di schermo (ha annunciato il servizio è disponibile)	25-45mm
  Sistema di rappresentazione	Tecnologia del DLP di DMD
  Spessore dell'emulsione (EOM)	Emulsione resistente solvente 3μm-150μm, emulsione resistente 3μm- dell'acqua    220μm
  Tempo di esposizione	120-240s/ ㎡, maglia gialla #350
  Risoluzione	1270/2540dpi (facoltativo)
  Quadro televisivo	133LPI
  Sistema del fuoco	Messa a fuoco fissa
  Formato di file	1_bit tiff ecc.
  Tipo del laser	Laser UV, lunghezza d'onda 405±5nm
  Potere del laser	20W/25W (facoltativo)
  Dimensione dell'attrezzatura (millimetri)	1550x1330x1460
  Peso netto dell'attrezzatura	1100KG
  Circostanze	Stanza della luce gialla con la classe di pulizia 10000, temperatura 22±2°C, 40-70% umidità relativa (nessuna condensazione)
  Potere	Monofase 220v, 50/60HZ, 4KW (CTS200, CTS300), gas 1L/min



• Alta risoluzione

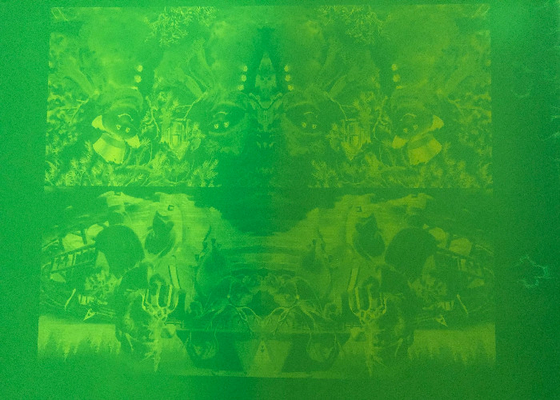

È facile e veloce raggiungere il quadro televisivo 133LPI ed i punti di schermo di alta qualità dal 1270dpi ottico, mentre con il 2540dpi opitcal, l'alta definizione ha curvato le linee ed i punti di schermo perfetti di FM possono essere realizzati.

                                                               2540DPI
