Sistema diretto di fabbricazione di piatto del computer dello schermo di alta precisione

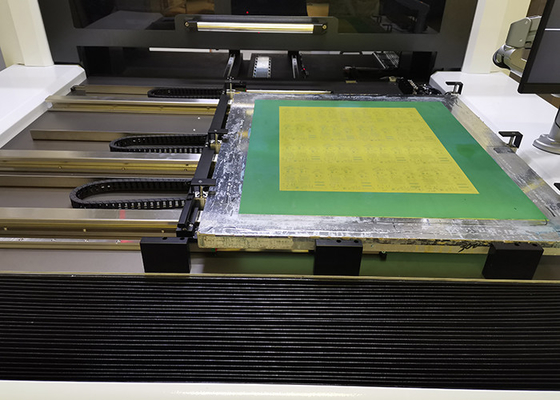

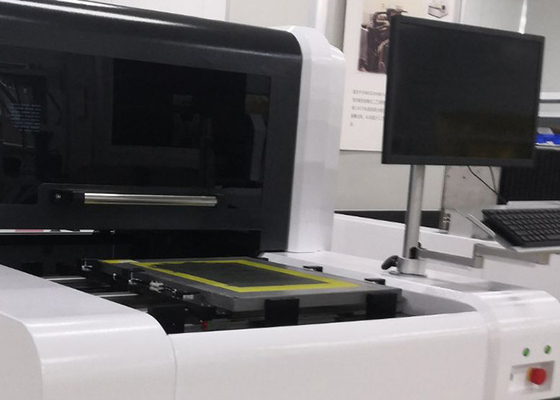

La macchina diretta dell'esposizione del laser è un sistema dell'esposizione (CTS) che può immagine un'immagine del computer su un piatto dello schermo. La macchina diretta dell'esposizione del laser include una lente ottica di alta precisione, un sistema della rappresentazione di DMD, un laser di nanometro 405, una piattaforma stabile di moto, un computer con un sistema di software efficiente, un monitor e un sistema stabile di raffreddamento ad acqua. Questa macchina diretta dell'esposizione del laser può esporre ed immagine con alta precisione sulla matrice per serigrafia.

La macchina diretta dell'esposizione del laser introduce la tecnologia d'elaborazione ottica digitale (DLP) nel campo della rappresentazione dello schermo, facendo uso di tecnologia dell'immagine diretta del laser del DLP per sostituire il modo di esposizione tradizionale della maschera o del film ed è fornita didi rotaie di guida e delle grate livelle HIWINSP di Renishaw del motore lineare. Base di marmo, ecc., assicurare la stabilità della macchina.

• Specificazione/modello	CTS100
  Dimensioni dello schermo massime (millimetri)	900x1000
  Dimensioni dello schermo minime (millimetri)	400x400
  Dimensione massima di esposizione (millimetri)	800x900
  Spessore della struttura di schermo (ha annunciato il servizio è disponibile)	25-45mm
  Sistema di rappresentazione	Tecnologia del DLP di DMD
  Spessore dell'emulsione (EOM)	Emulsione resistente solvente 3μm-150μm, emulsione resistente 3μm- dell'acqua    220μm
  Tempo di esposizione	120-240s/ ㎡, maglia gialla #350
  Risoluzione	1270/2540dpi (facoltativo)
  Quadro televisivo	133LPI
  Sistema del fuoco	Messa a fuoco fissa
  Formato di file	1_bit tiff ecc.
  Tipo del laser	Laser UV, lunghezza d'onda 405±5nm
  Potere del laser	20W/25W (facoltativo)
  Dimensione dell'attrezzatura (millimetri)	1550x1330x1460
  Peso netto dell'attrezzatura	1100KG
  Circostanze	Stanza della luce gialla con la classe di pulizia 10000, temperatura 22±2°C, 40-70% umidità relativa (nessuna condensazione)
  Potere	Monofase 220v, 50/60HZ, 4KW (CTS200, CTS300), gas 1L/min
