| Marchio: | GIS |
| Numero di modello: | DPX230 |
| Moq: | 1 insieme |
| prezzo: | negotiable price |
| Tempo di consegna: | 20 giorni del lavoro |

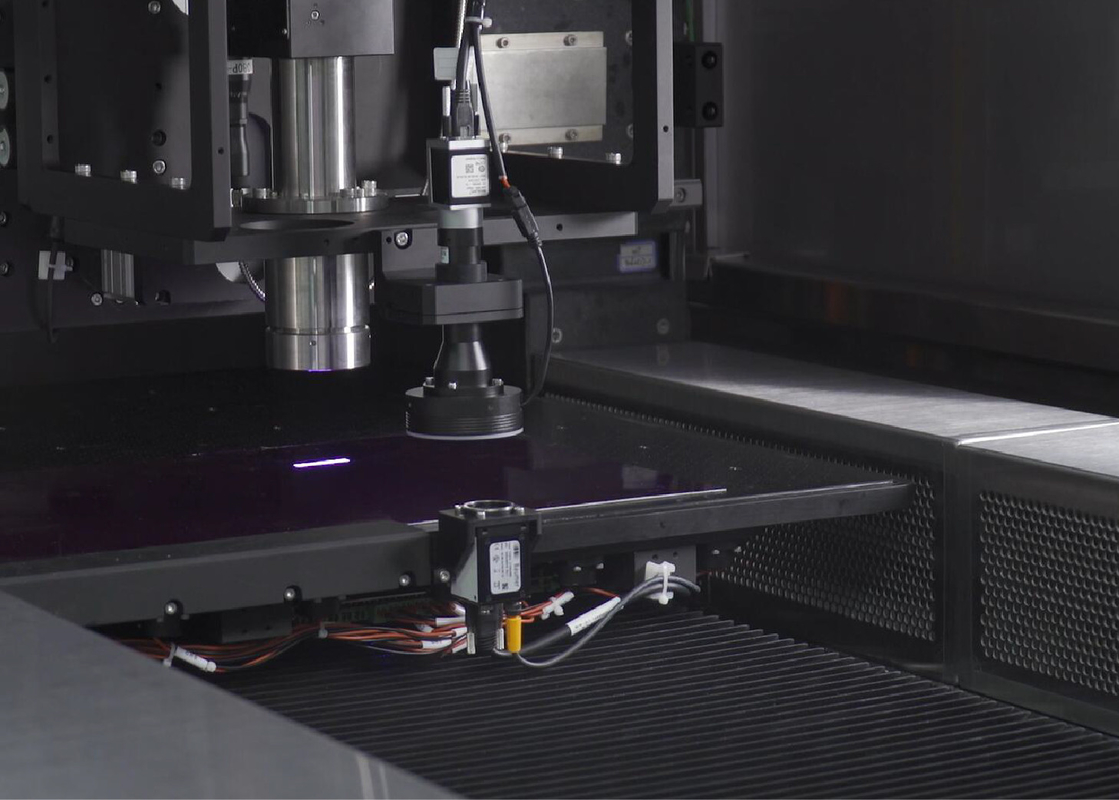

soluzioni dirette del sistema di rappresentazione del laser (LDI) per il vario PWB a più strati
Quando scelga alla tecnologia di LDI?
Le tecnologie esistenti non possono offrire la soluzione accettabile ed i risultati inevitabili è efficienza riduttrice di produzione del PWB e rendimenti più bassi. Al giorno d'oggi, una larghezza media della traccia del PWB raggiunge 0.075mm (3mil) in PCBs a più strati complesso. Mentre il processo della rappresentazione di fotolitografia purtroppo ha raggiunto i suoi limiti dovuto creare l'alta densità collega sul PWB. Non può a creare il PWB inferiore a 0.127/0.127mm (5/5mil) delle larghezze e degli spazi della traccia. Così, quando la maggior parte delle larghezze e degli spazi della traccia su un circuito sono più piccoli di 0.127/0.127mm (5/5mil), LDI è la migliore opzione della rappresentazione.
La tecnologia di LDI pricipalmente è utilizzata nel bordo di HDI che fabbrica prima. Ma ora i produttori del PWB devono fabbricare la linea sottile e di rigido convenzionale linea ultra fine, flessione e rigido-flessione PCBs con la tecnologia di LDI dove le larghezze della traccia e gli spazi dei circuiti conduttivi sono 0.075/0.075mm (3/3mil) o persino 0.05/0.05mm (2/2mil). Quello è perché la rappresentazione diretta del laser (LDI) si è provata come la migliore e soluzione della rappresentazione più completa per le larghezze e gli spazi fini della traccia.
Come fa laser il lavoro diretto della rappresentazione (LDI)?
La rappresentazione diretta del laser ha bisogno di un PWB con la superficie fotosensibile che è posizionata sotto un laser controllato da computer. E poi il computer sta creando l'immagine sul bordo con la luce del laser. Un computer esplora la superficie del bordo in un'immagine raster, abbinante l'immagine raster ad un cad precaricato o l'archivio di progettazione di camma che comprende le specifiche per l'immagine necessaria destinata al bordo, il laser è usato per direttamente creare l'immagine sul bordo.
| Specificazione/modello | DPX230 |
| Applicazione | PWB, HDI, FPC (strato interno, strato esterno, anti-saldatura) |
| Risoluzione (fabbricazione in serie) | 30um |
| Capacità | 30-40S@18 " *24» |
| Dimensione di esposizione | 610*710mm |
| Spessore del pannello | 0.05mm-3.5mm |
| Modo di allineamento | UV-segno |
| Capacità di allineamento | Layer±12um esterno; Laye±24um interno |
| Linea tolleranza di larghezza | ±10% |
| Modo di aumento e di diminuzione di deviazione | Aumento e contrazione fissa, aumento e contrazione automatica, aumento di intervallo e contrazione, allineamento della divisione |
| Tipo del laser | Laser di LD, 405±5nm |
| Formato di file | Gerber 274X; ODB++ |
| Potere | 380V corrente alternata trifase, 6.4kW, 50HZ, gamma di fluttuazione di tensione + 7% ~-10% |
| Circostanza | Stanza della luce gialla; ± 1°C di temperatura 22°C; ± 5% di umidità 50%; Livello di pulizia 10000 e sopra; Requisiti di vibrazione evitare vibrazione violenta vicino all'attrezzatura |
Circa noi
Siamo un fornitore innovatore di varie soluzioni dirette del sistema della rappresentazione del laser del PWB (LDI). Le nostre gamme della cartella del prodotto di sistema dalle configurazioni di sistema di LDI per la alto-miscela ed applicazioni emergenti del posto adatto del PWB alle soluzioni completamente automatizzate del sistema di LDI per gli ambienti di fabbricazione in serie.
|
|
