| Marchio: | GIS |
| Numero di modello: | DPX230 |
| Moq: | 1 insieme |
| prezzo: | negotiable price |
| Tempo di consegna: | 20 giorni del lavoro |

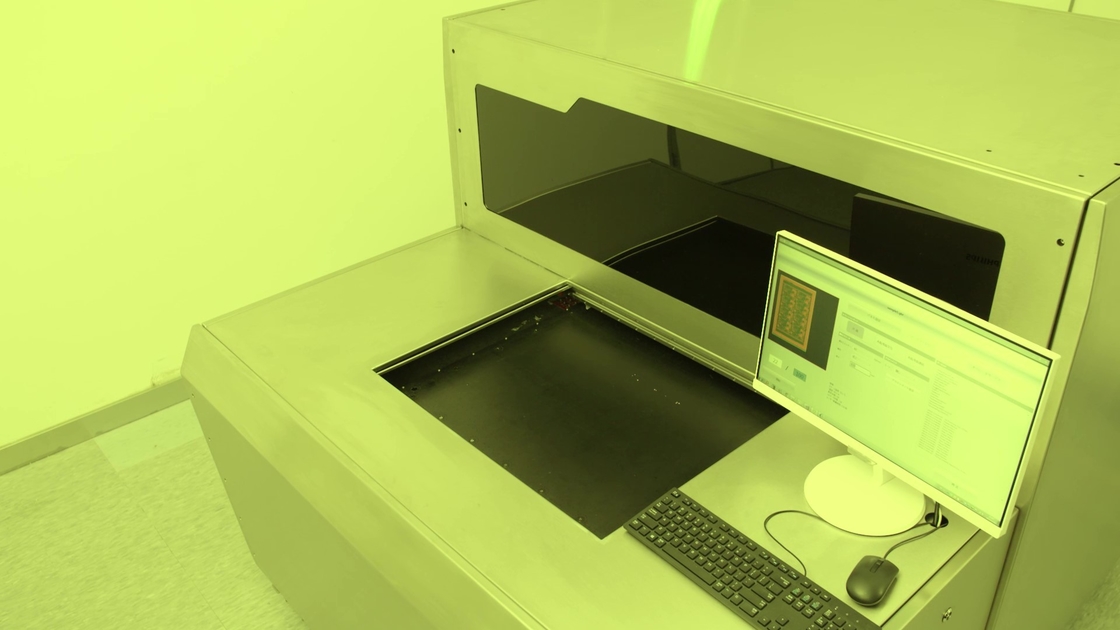

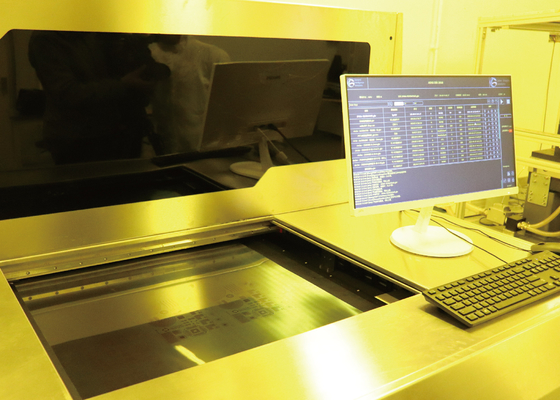

PWB diretto delle soluzioni HDI del sistema di rappresentazione del laser (LDI)
(1) la tecnologia di LDI adotta il posizionamento del laser e l'esame verticale del raggio laser, che possono assicurare che la deviazione grafica di posizione sia all'interno di ± 5um, che notevolmente migliora la linea accuratezza e posizione di allineamento.
(2) la tecnologia di LDI non usa la pellicola negativa, che possa incontrare la produzione dei conduttori fini molto ad alta densità, migliorare il tasso di qualificazione di fabbricazione del PWB della linea sottile ed evitare ripetuto posizionando i difetti.
(3) la tecnologia di LDI non deve fabbricare, conservare e mantenere i dispositivi della pellicola fotografica, i materiali consumati, l'energia, altri materiali ausiliarii ed i prodotti chimici, che riduce la produzione ed il costo di elaborazione.
(4) la tecnologia di LDI può accorciare il processo di fabbricazione del PWB, ridurre il tempo complessivo, migliorare l'risposta-abilità rapida, ridurre l'intervento dei fattori umani, semplificare il processo dell'operazione e poi migliorare l'efficienza di produzione.
Come fa laser il lavoro diretto della rappresentazione (LDI)?

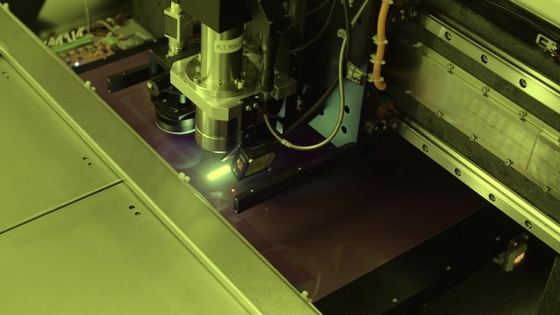

La rappresentazione diretta del laser ha bisogno di un PWB con la superficie fotosensibile che è posizionata sotto un laser controllato da computer. E poi il computer sta creando l'immagine sul bordo con la luce del laser. Un computer esplora la superficie del bordo in un'immagine raster, abbinante l'immagine raster ad un cad precaricato o l'archivio di progettazione di camma che comprende le specifiche per l'immagine necessaria destinata al bordo, il laser è usato per direttamente creare l'immagine sul bordo.
| Specificazione/modello | DPX230 |

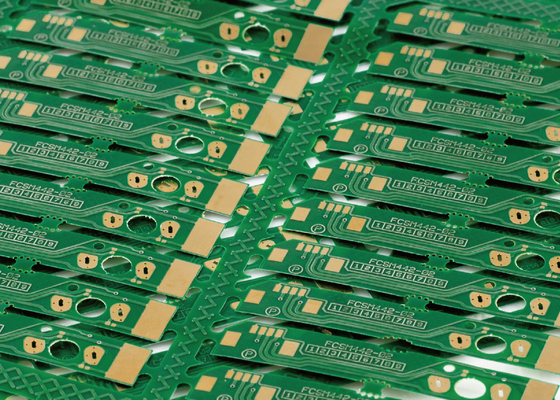

| Applicazione | PWB, HDI, FPC (strato interno, strato esterno, anti-saldatura) |
| Risoluzione (fabbricazione in serie) | 30um |
| Capacità | 30-40S@18 " *24» |
| Dimensione di esposizione | 610*710mm |
| Spessore del pannello | 0.05mm-3.5mm |
| Modo di allineamento | UV-segno |
| Capacità di allineamento | Layer±12um esterno; Laye±24um interno |
| Linea tolleranza di larghezza | ±10% |
| Modo di aumento e di diminuzione di deviazione | Aumento e contrazione fissa, aumento e contrazione automatica, aumento di intervallo e contrazione, allineamento della divisione |
| Tipo del laser | Laser di LD, 405±5nm |
| Formato di file | Gerber 274X; ODB++ |
| Potere | 380V corrente alternata trifase, 6.4kW, 50HZ, gamma di fluttuazione di tensione + 7% ~-10% |
| Circostanza | Stanza della luce gialla; ± 1°C di temperatura 22°C; ± 5% di umidità 50%; Livello di pulizia 10000 e sopra; Requisiti di vibrazione evitare vibrazione violenta vicino all'attrezzatura |
Circa noi
Siamo un fornitore innovatore di varie soluzioni dirette del sistema della rappresentazione del laser del PWB (LDI). Le nostre gamme della cartella del prodotto di sistema dalle configurazioni di sistema di LDI per la alto-miscela ed applicazioni emergenti del posto adatto del PWB alle soluzioni completamente automatizzate del sistema di LDI per gli ambienti di fabbricazione in serie.
