| Marchio: | GIS |
| Numero di modello: | DPX420TFA |
| Moq: | 1 INSIEME |
| prezzo: | negotiable price |
| Tempo di consegna: | 20 giorni del lavoro |

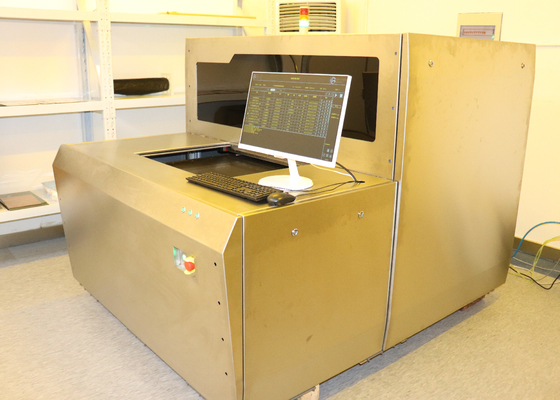

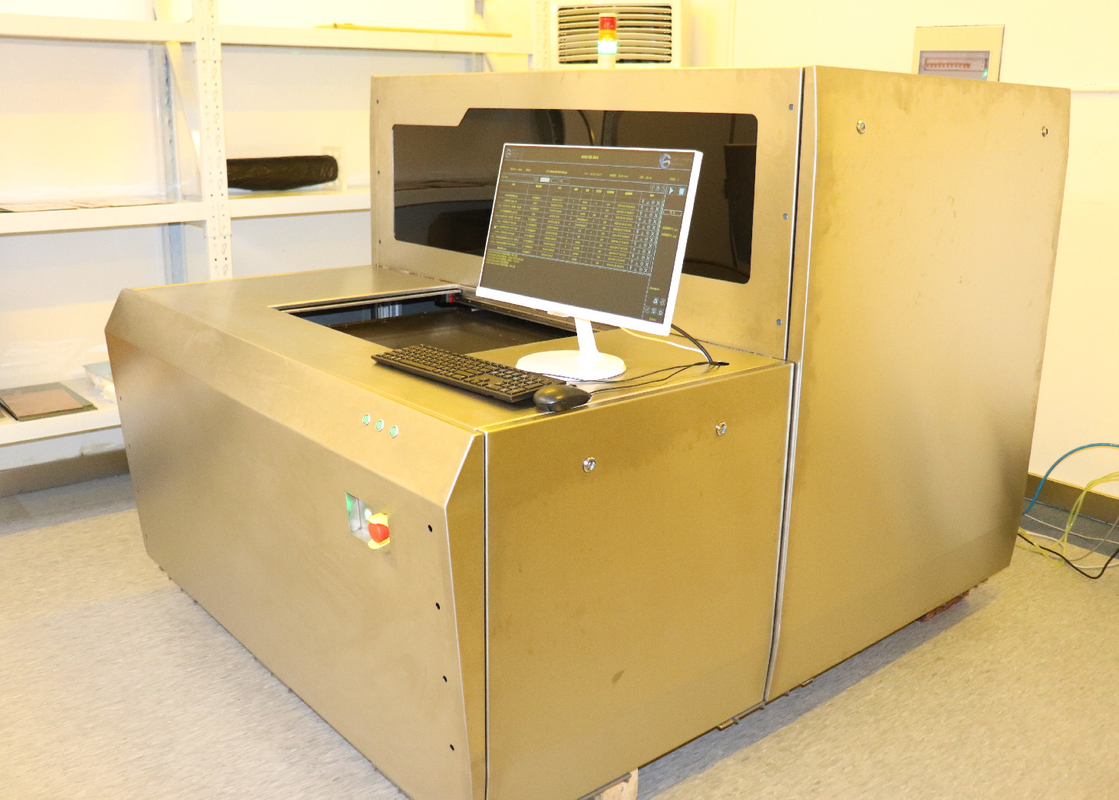

soluzioni di sistemi di imaging laser diretto (LDI) HDI PCB
Compatibile con i processi e i metodi di produzione esistenti.L'introduzione di un nuovo metodo di imaging dovrebbe ridurre al minimo il cambiamento dei metodi esistentiCiò include la funzione di tracciabilità di ridurre al minimo il cambiamento della pellicola secca utilizzata, la possibilità di esporre ogni strato di pellicola resistente alla saldatura e i requisiti di produzione a serie.
Imaging diretto laser PCB (LDI)

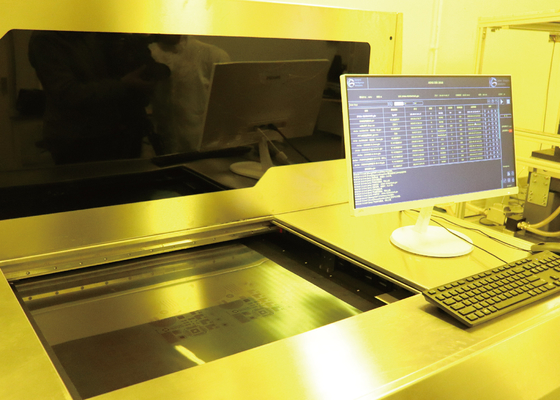

Quando si fabbrica una scheda di circuito, le tracce del circuito sono definite da ciò che è il processo di imaging.L'imaging diretto laser (LDI) espone le tracce direttamente con un raggio laser altamente focalizzato che in NC controllato, invece che una luce inondata che passa attraverso uno strumento fotografico, un raggio laser creerà digitalmente l'immagine.
Come funziona l'imaging diretto laser (LDI)?
Per l'imaging diretto con laser è necessario un PCB con una superficie foto-sensibile posizionata sotto un laser controllato da un computer.E poi il computer crea l'immagine sulla lavagna con la luce del laserUn computer scansiona la superficie della scheda in un'immagine raster,corrispondenza dell'immagine raster con un file di progettazione CAD o CAM precaricato che include le specifiche per l'immagine necessaria destinata alla scheda, il laser viene utilizzato per creare direttamente l'immagine sulla lavagna.
| Specifica/modello | DPX420TFA |

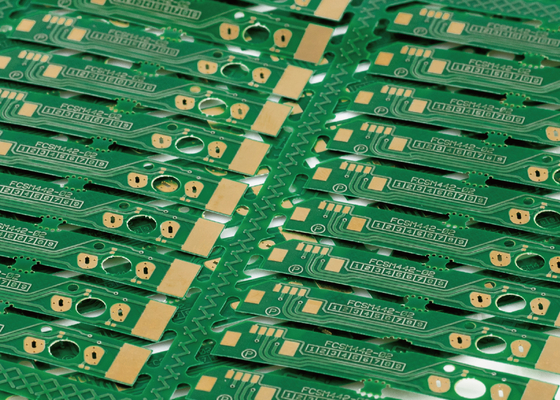

| Applicazione | PCB, HDI, FPC (strato interno, strato esterno, anti-saldatura) |
| Risoluzione (produzione in serie) | 30um |
| Capacità | 30-40S@18"*24" |
| Dimensione dell'esposizione | 610*710 mm |
| Spessore del pannello | 00,05 mm-3,5 mm |
| Modalità di allineamento | Segno UV |
| capacità di allineamento | Strato esterno ± 12 mm; strato interno ± 24 mm |
| Tolleranza di larghezza della linea | ± 10% |
| Modalità di aumento e di diminuzione della deviazione | Aumento e contrazione fissi, aumento e contrazione automatici, aumento e contrazione di intervalli, allineamento delle partizioni |
| Tipo di laser | Laser LD, 405±5 nm |
| Formato del file | Gerber 274X;ODB++ |
| Potenza | 380V corrente alternata trifase, 6,4kW, 50HZ, gamma di fluttuazioni di tensione + 7% ~ 10% |
| Condizione | Camera a luce gialla; temperatura 22°C ± 1°C; umidità 50% ± 5%; livello di pulizia 10000 e superiore; Requisiti di vibrazione per evitare vibrazioni violente nei pressi dell'apparecchiatura |
Di noi
Siamo un fornitore innovativo di varie soluzioni di sistemi di imaging diretto laser PCB (LDI).Il nostro portafoglio di prodotti sistemici spazia dalle configurazioni di sistemi LDI per applicazioni di nicchia PCB ad alta miscela e emergenti alle soluzioni di sistemi LDI completamente automatizzate per ambienti di produzione di massa.
Video
|
|
