| Marchio: | GIS |
| Numero di modello: | DPX630SM |
| Moq: | 1 insieme |
| prezzo: | negotiable price |
| Tempo di consegna: | 20 giorni del lavoro |

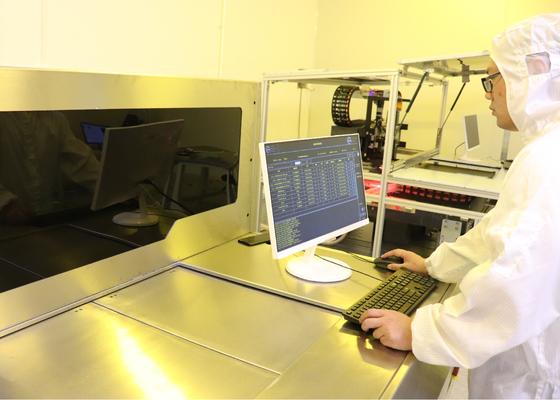

maschera diretta della lega per saldatura del PWB delle soluzioni del sistema di rappresentazione del laser (LDI)
Vantaggi di LDI sopra l'elaborazione della foto
Nel creare lo strumento della foto per la generazione dell'immagine sul bordo, deve avere punti multipli per i processi tradizionali della foto. Per anni, ci sono molte sfide per il produttore del PWB. E LDI presentano molti vantaggi:
Qualità - nel passato, il problema dei film della foto ha condotto alle immagini imperfette a causa di suscettibilità inerente alle fluttuazioni in temperato o nell'umidità. Le immagini del laser determinano le immagini più accurate e più coerenti e riordinano tutti i difetti in relazione con il film.
Ha il posizionamento accurato e risoluzione migliore. Così come le linee di immagine, gli spazi e l'allineamento più precisi di immagine.
Quando il metodo della foto sta fornendo il trasferimento più accurato delle immagini ai bordi, deve avere ambienti controllati di umidità e della temperatura. LDI riduce l'effetto dell'ambiente sulle immagini risultanti ed elimina gli impatti di rifrazione della luce inerenti con le tecniche di trattamento della foto.
La fabbricazione di LDI presenta i vantaggi particolari secondo le circostanze, di brevi funzionamenti o di ritorno rapido ed è poco pratico per la creazione di materiale illustrativo e la messa a punto dei metodi dello strumento della foto. Quando si tratta della registrazione stretta e delle tolleranze vicine, LDI è inoltre un fattore importante.
Al giorno d'oggi, prendendo tecnologia della foto come strumento pratico nel creare le immagini del PWB perché i clienti hanno le richieste di più piccolo, PCBs più leggero e ad alta densità.
| Specificazione/modello | DPX230 |
| Applicazione | PWB, HDI, FPC (strato interno, strato esterno, anti-saldatura) |
| Risoluzione (fabbricazione in serie) | 30um |
| Capacità | 30-40S@18 " *24» |
| Dimensione di esposizione | 610*710mm |
| Spessore del pannello | 0.05mm-3.5mm |
| Modo di allineamento | UV-segno |
| Capacità di allineamento | Layer±12um esterno; Laye±24um interno |
| Linea tolleranza di larghezza | ±10% |
| Modo di aumento e di diminuzione di deviazione | Aumento e contrazione fissa, aumento e contrazione automatica, aumento di intervallo e contrazione, allineamento della divisione |
| Tipo del laser | Laser di LD, 405±5nm |
| Formato di file | Gerber 274X; ODB++ |
| Potere | 380V corrente alternata trifase, 6.4kW, 50HZ, gamma di fluttuazione di tensione + 7% ~-10% |
| Circostanza | Stanza della luce gialla; ± 1°C di temperatura 22°C; ± 5% di umidità 50%; Livello di pulizia 10000 e sopra; Requisiti di vibrazione evitare vibrazione violenta vicino all'attrezzatura |
Come fa laser il lavoro diretto della rappresentazione (LDI)?
La rappresentazione diretta del laser ha bisogno di un PWB con la superficie fotosensibile che è posizionata sotto un laser controllato da computer. E poi il computer sta creando l'immagine sul bordo con la luce del laser. Un computer esplora la superficie del bordo in un'immagine raster, abbinante l'immagine raster ad un cad precaricato o l'archivio di progettazione di camma che comprende le specifiche per l'immagine necessaria destinata al bordo, il laser è usato per direttamente creare l'immagine sul bordo.
Circa noi
Siamo un fornitore innovatore di varie soluzioni dirette del sistema della rappresentazione del laser del PWB (LDI). Le nostre gamme della cartella del prodotto di sistema dalle configurazioni di sistema di LDI per la alto-miscela ed applicazioni emergenti del posto adatto del PWB alle soluzioni completamente automatizzate del sistema di LDI per gli ambienti di fabbricazione in serie.
