PWB diretto delle soluzioni HDI del sistema di rappresentazione del laser (LDI)

LDI è usato per i requisiti della rappresentazione di fabbricazione in serie del PWB di HDI

Per soddisfare le richieste di fabbricazione in serie del PWB di HDI, il metodo della rappresentazione:

Mentre raggiunge un tasso basso di difetto ed ad alto rendimento, può raggiungere la produzione stabile dell'operazione di alta precisione convenzionale del PWB di HDI. Per esempio:

* bordo avanzato del telefono cellulare, passo di CSP di meno di 0.5mm (con o senza i cavi fra i cuscinetti di BGA)

* la struttura del piatto è 3 + N + 3 ed è impilato via il foro.

In termini di rappresentazione, tali progettazioni richiedono una larghezza dell'anello di meno di 75μm. In alcuni casi, la larghezza dell'anello è anche meno di 50μm. dovuto il problema di allineamento, questi conduca inevitabilmente ad uscita bassa. Inoltre, guidato tramite miniaturizzazione, le linee e spaziare stanno diventando più sottili e più sottili - la riunione questa sfida richiede il cambiamento dei metodi tradizionali della rappresentazione.

Ciò può essere fatta mediante la riduzione della dimensione del pannello o utilizzare una macchina dell'esposizione dell'otturatore per la rappresentazione del pannello in parecchi punti (quattro o sei). Entrambi i metodi raggiungono il migliore allineamento riducendo l'influenza di deformazione materiale. Il cambiamento della dimensione del pannello conduce agli alti costi materiali e per mezzo della macchina dell'esposizione dell'otturatore conduce a produzione bassa ogni giorno. Nessuno dei due metodo può completamente risolvere la deformazione materiale e ridurre i difetti relativi alla pellicola fotografica, compreso la deformazione reale della pellicola fotografica quando stampa i bordi in lotti.

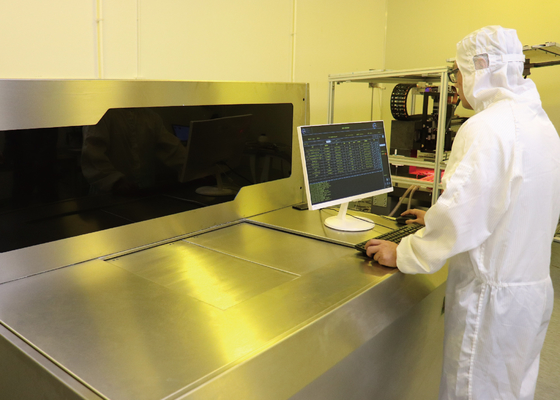

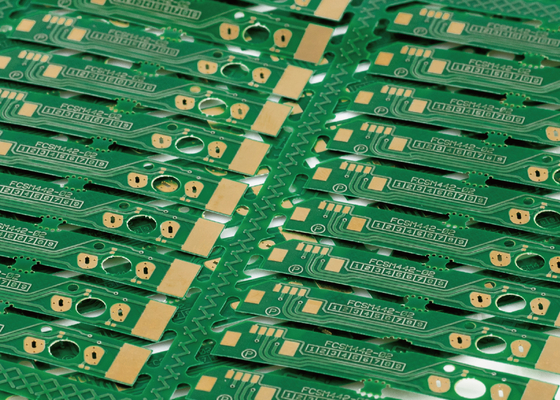

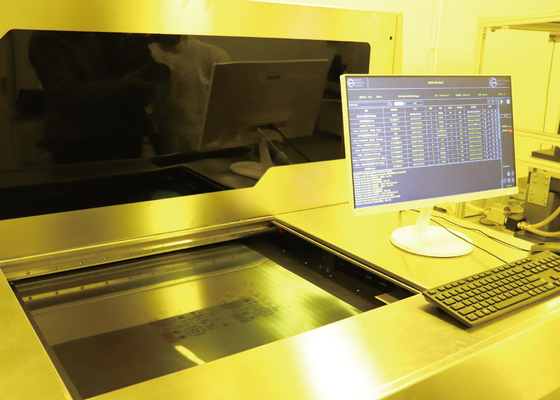

Rappresentazione diretta del laser del PWB (LDI)
Nel fabbricare un circuito, le tracce di circuito sono definite da che cosa è il processo della rappresentazione. Il laser che la rappresentazione diretta (LDI) espone le tracce direttamente con un raggio laser altamente messo a fuoco che in NC ha controllato, invece di luce sommersa che passa tramite uno strumento della foto, un raggio laser digitalmente creerà l'immagine.

Come fa laser il lavoro diretto della rappresentazione (LDI)?
La rappresentazione diretta del laser ha bisogno di un PWB con la superficie fotosensibile che è posizionata sotto un laser controllato da computer. E poi il computer sta creando l'immagine sul bordo con la luce del laser. Un computer esplora la superficie del bordo in un'immagine raster, abbinante l'immagine raster ad un cad precaricato o l'archivio di progettazione di camma che comprende le specifiche per l'immagine necessaria destinata al bordo, il laser è usato per direttamente creare l'immagine sul bordo.

Circa noi
Siamo un fornitore innovatore di varie soluzioni dirette del sistema della rappresentazione del laser del PWB (LDI). Le nostre gamme della cartella del prodotto di sistema dalle configurazioni di sistema di LDI per la alto-miscela ed applicazioni emergenti del posto adatto del PWB alle soluzioni completamente automatizzate del sistema di LDI per gli ambienti di fabbricazione in serie.
