| Marchio: | GIS Laser |
| Numero di modello: | DPX220 |
| Moq: | 1 |

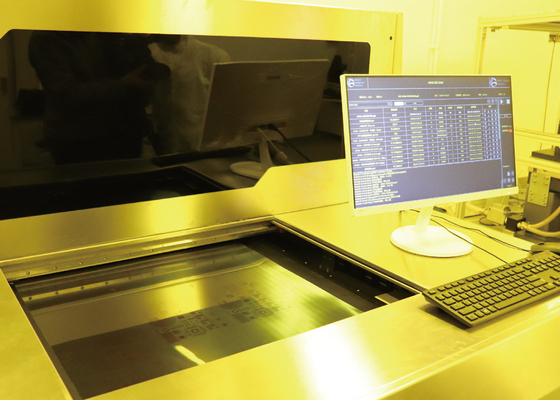

GIS Laser, produttore pionieristico di Advanced LDI Solutions, rivoluziona il settore con il suo DPX220, testimonianza dell'infinito potenziale della tecnologia di imaging digitale laser.Questa attrezzatura all'avanguardia integra perfettamente i file di dati, convertendoli in immagini precise e trasmettendo fasci laser tramite DMD e lenti per ottenere risultati senza pari su schede portanti, softboard, schede HDI e PCB multilivello.

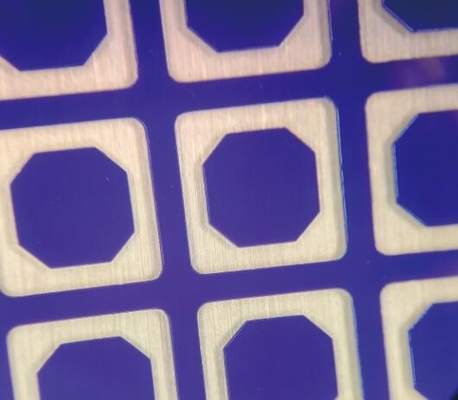

Il DPX220 vanta un'impressionante area di esposizione di 610 mm x 710 mm, supportando l'esposizione a sutura a pannello intero, e ospita spessori che vanno da 0,05 mm a 7 mm,soddisfare una vasta gamma di esigenze di produzioneLa sua precisione è ineguagliabile, offrendo un rapporto larghezza linea/intervallo linea (L/S) di 20/20μm basato su film secco, garantendo una qualità analitica fine che stabilisce nuovi standard nel settore.
Dotato di tecnologia di imaging diretto laser DLP, il DPX220 di GIS Laser trascende i tradizionali metodi di esposizione con pellicola o maschera.Questo dispositivo offre una precisione senza pari., stabilità ed efficienza di produzione.Lo sviluppo della prima apparecchiatura di litografia DLP roll-to-roll da 20 micron della Cina nel 2021 sottolinea l'impegno di GIS Laser per l'innovazione e l'eccellenza tecnologica.
L'accuratezza di allineamento del DPX220 di ±10 μm per gli strati esterni e ±20 μm per gli strati interni, ottenuta attraverso l'innovativo metodo UV-Mark, garantisce risultati coerenti e affidabili.La sua potenza laser è regolabile da 25W a 50W a 405nm, offrendo la versatilità di ottimizzare i processi per varie applicazioni.
Incorporando modalità avanzate di scala, tra cui rapporto fisso, rapporto automatico, rapporto di intervallo e rapporto di divisione, il DPX220 si integra perfettamente in qualsiasi linea di produzione,semplificare il flusso di lavoro e massimizzare l'efficienzaIl suo supporto per il formato di file Gerber274.xdx+ garantisce il trasferimento e l'elaborazione di dati senza soluzione di continuità, semplificando l'intero processo di produzione.
| Caratteristica del prodotto | Parametro |
|---|---|
| Processo applicabile | Substrato ceramico interno, esterno |
| Spessore della scheda | 0.05 ~ 7 mm |
| Precisione dell'allineamento interno | 20 μm |
| Potenza del laser | 405 Nm/25-50 W (facoltativo) |
| Formato del file | Gerber274x,odb++ |
| Precisione dell'allineamento esterno | ± 10 μm |
| Informazioni di testo | Supporto al Consiglio per impostare testo e numero di serie e altre informazioni rintracciabili |
| Tolleranza di larghezza della linea | ± 10% |
| Area di esposizione effettiva | 610 mm*710 mm |
| Film secco ad alta sensibilità | 35s@24"x18" |
La macchina di stampa diretta LDI di GIS Laser (Modello: DPX220) è la soluzione perfetta per le vostre esigenze di imaging diretto.Offre un'elevata precisione e precisione fino a ± 10 μm e una larghezza di linea/intervallo di linea di 20/20 μmL'area di esposizione efficace è di 610 mm*710 mm e offre una tolleranza di larghezza di linea del ±10%.Con il DPX230 di GIS Laser, si può ottenere la soluzione perfetta di imaging diretto di cui avete bisogno.
Inoltre, il DPX220 di GIS Laser offre la funzionalità MES, consentendo di impostare numeri di scheda, numeri di serie e altre informazioni rintracciabili,promuovere una cultura di trasparenza e responsabilità nell'ambiente produttivo.
Con un portafoglio di oltre un centinaio di brevetti rilasciati in tutto il mondo, in Cina, Stati Uniti, Giappone, Corea e UE,Il DPX220 di GIS Laser è una testimonianza della sua incessante ricerca di innovazione e supremazia tecnologicaQuesta tecnologia ottimizzata e una soluzione industriale efficiente ridefiniscono le possibilità dell'imaging diretto laser, inaugurando una nuova era di precisione, produttività,e redditività per l'industria della produzione di PCB.
