| Marchio: | GIS Laser |
| Numero di modello: | DPX220 |
| Moq: | 1 |

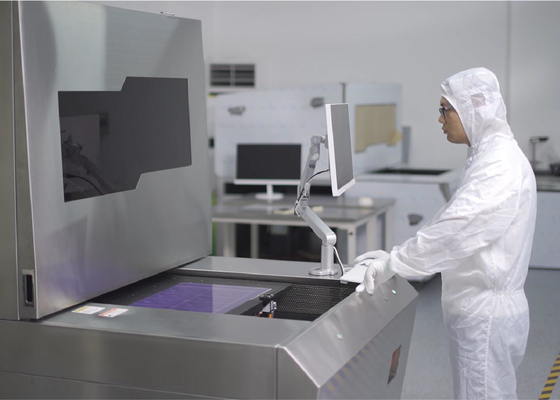

Macchina per l'imaging laser diretto
Advanced LDI Solutions di GIS Laser ridefinisce gli standard del settore attraverso la loro innovativa tecnologia di imaging digitale laser DPX220.trascende i metodi tradizionali di esposizione con pellicola o maschera, garantendo precisione, stabilità ed efficienza senza pari sul mercato.
Progettato per un'ampia gamma di applicazioni tra cui PCB, HDI, FPC e persino substrati ceramici, il DPX220 supporta strati interni ed esterni,e esposizione al substrato ceramico con una superficie di esposizione sostanziale di 610 mm x 710 mmLa sua versatilità si estende a spessori di lavorazione che vanno da 0,05 mm a 7 mm, soddisfacendo diverse esigenze di produzione.
| Caratteristica del prodotto | Parametro |
|---|---|
| Processo applicabile | Substrato ceramico interno, esterno |
| Spessore della scheda | 0.05 ~ 7 mm |
| Precisione dell'allineamento interno | 20 μm |
| Potenza del laser | 405 Nm/25-50 W (facoltativo) |
| Formato del file | Gerber274x,odb++ |
| Precisione dell'allineamento esterno | ± 10 μm |
| Informazioni di testo | Supporto al Consiglio per impostare testo e numero di serie e altre informazioni rintracciabili |
| Tolleranza di larghezza della linea | ± 10% |
| Area di esposizione effettiva | 610 mm*710 mm |
| Film secco ad alta sensibilità | 35s@24"x18" |
La macchina di stampa diretta LDI di GIS Laser (Modello: DPX220) è la soluzione perfetta per le vostre esigenze di imaging diretto.Offre un'elevata precisione e precisione fino a ± 10 μm e una larghezza di linea/intervallo di linea di 20/20 μmL'area di esposizione efficace è di 610 mm*710 mm e offre una tolleranza di larghezza di linea del ±10%.Con il DPX230 di GIS Laser, si può ottenere la soluzione perfetta di imaging diretto di cui avete bisogno.

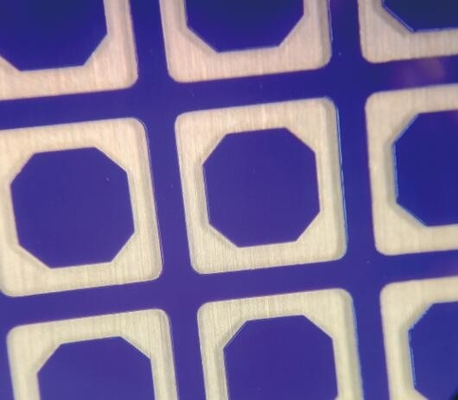

Dotato di specifiche impressionanti, il DPX220 raggiunge un tempo di esposizione veloce come un fulmine di 35 secondi per i file asciutti a 30mj/cm2 su una scala di 24"x18", garantendo una rapida risposta.Con tecnologia L/S che consente di ottenere una larghezza di linea/intervallo tra le linee di 20/20μm sulla base di una pellicola secca, garantisce una qualità analitica e una precisione fino al micrometro.
La precisione è fondamentale, con precisioni di allineamento di ± 10 μm per gli strati esterni e ± 20 μm per gli strati interni, ottenute attraverso l'innovativo metodo UV-Mark.Potenza laser regolabile da 25W a 50W a 405nm, offrendo flessibilità per adattare il processo a esigenze specifiche.
Il DPX220 dispone anche di modalità di scala avanzate, che comprendono scala fissa, scala automatica, scala di intervalli e allineamento delle partizioni, garantendo un'integrazione senza soluzione di continuità in qualsiasi linea di produzione.Il suo supporto per il formato di file ampio, inclusi Gerber274x e odb++, facilita il trasferimento e l'elaborazione di dati senza soluzione di continuità.
Rivoluzionando la tracciabilità e la gestione, il DPX220 incorpora la funzionalità MES, che consente di impostare il numero di scheda, i numeri di serie,e altre informazioni essenziali tracciabili da integrare senza intoppi nel processo di produzione.
L'impegno di GIS Laser per l'innovazione è evidente nel DPX220, con il loro risultato del 2021 nello sviluppo della prima attrezzatura di litografia DLP roll-to-roll di 20 micron della Cina.Questa pietra miliare sottolinea la loro leadership globale, con numerose tecnologie di base che raggiungono o superano i parametri di riferimento internazionali.Attesta la loro abilità innovativa e la loro incrollabile dedizione all'eccellenza.
Il DPX220 non è solo un dispositivo di imaging diretto laser; è una testimonianza della ricerca incessante di GIS Laser di tecnologia ottimizzata, soluzioni industriali efficienti e il futuro dell'imaging digitale laser.
Laser Direct Imaging Machine offre supporto tecnico e servizio ai nostri clienti. Forniamo il servizio di installazione e manutenzione in loco, così come il supporto tecnico remoto via telefono.I nostri tecnici possono diagnosticare e risolvere i problemi che potresti avere con la tua macchinaPossono inoltre fornire consigli tecnici e orientamenti per aiutarvi a ottenere il massimo dalla vostra macchina.Offriamo anche servizi di manutenzione e taratura periodici per garantire il funzionamento ottimale della macchinaSe mai avete domande o preoccupazioni, i nostri tecnici sono sempre qui per aiutare.
Video
Video
Video
Video
Video
Video
Video
Video
|
|
