| Marchio: | GIS |
| Numero di modello: | RTR420 |
| Moq: | 1 set |
| prezzo: | negotiable price |
| Tempo di consegna: | 20 work days |

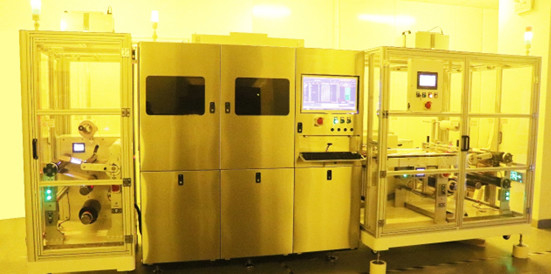

Liberi il potenziale di produzione del bordo di FPC con la macchina diretta della rappresentazione del laser di LDI
Le possibilità sono senza fine. Investa in una macchina diretta della rappresentazione del laser di LDI affinchè la vostra produzione del bordo di FPC la rendano più efficiente, precisa ed affidabile!
Nell'articolo precedente, abbiamo discusso l'uso di tecnologia dell'immagine diretta del laser di LDI nella fabbricazione del bordo di FPC (circuito stampato flessibile). Ora, approfondiamo l'integrazione delle macchine dell'esposizione del rotolo--rotolo più ulteriormente per migliorare l'automazione del processo.

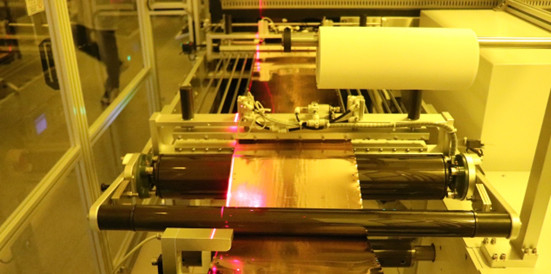

Poiché i bordi di FPC sono flessibili, il modo di esposizione automatizzato rotolo--rotolo di LDI può essere utilizzato. Questa combinazione di rappresentazione diretta della tecnologia del rotolo--rotolo e del laser di LDI offre i vantaggi significativi, quali efficienza ed accuratezza aumentate nella produzione del bordo di FPC.
la tecnologia del Rotolo--rotolo comprende elaborare i materiali sui rotoli continui, rendente lo adatto a produzione su grande scala. Nella fabbricazione del bordo di FPC, il rotolo--rotolo ha automatizzato le macchine dell'esposizione di LDI permette all'esposizione continua inserendo i bordi flessibili da un rotolo nell'area di esposizione facendo uso di un sistema d'alimentazione automatizzato. L'area di esposizione è fornita di un sistema di alta precisione di allineamento per assicurare l'allineamento accurato del laser. Una volta che la calibratura di allineamento è completa, il processo dell'esposizione comincia automaticamente.
Le macchine dirette della rappresentazione del laser di LDI utilizzano i raggi laser emessi dalle fonti di laser. Questi fasci sono messi a fuoco tramite un sistema ottico e sono diretti sulle posizioni specifiche sui bordi flessibili per l'esposizione. dovuto la natura di rotolo--rotolo che elabora, i bordi flessibili attraversano continuamente l'area di esposizione, permettendo ad un processo continuo dell'esposizione. Questo metodo continuo dell'esposizione migliora significativamente l'efficienza di produzione, riducendo il tempo ed i punti in questione nel processo della rappresentazione.
Dopo l'esposizione, i bordi flessibili subiscono i processi successivi quale la ramatura dello sviluppo, incisione e per formare i modelli del circuito dei bordi di FPC. In rotolo--rotolo le macchine automatizzate dell'esposizione di LDI, questi processi successivi possono senza cuciture essere integrate con il processo dell'esposizione, permettendo ad un flusso completamente automatizzato di produzione.
il Rotolo--rotolo ha automatizzato le macchine dell'esposizione di LDI offre i numerosi vantaggi nella fabbricazione del bordo di FPC. In primo luogo, notevolmente migliorano l'efficienza di produzione, riducendo il tempo ed i costi della manodopera in questione nel processo della rappresentazione. Secondariamente, l'alta precisione e la risoluzione delle macchine dirette della rappresentazione del laser di LDI tengono conto la creazione dei modelli più accurati del circuito. Ulteriormente, il processo automatizzato del rotolo--rotolo riduce il rischio di errori umani e di difetti di fabbricazione, migliorante l'affidabilità dei prodotti.
Investendo in macchine dell'esposizione di LDI automatizzate rotolo--rotolo è una scelta saggia per prendere la vostra produzione del bordo di FPC alle nuove altezze. Ora contattici per imparare più circa le macchine dell'esposizione di LDI automatizzate rotolo--rotolo e come possono rivoluzionare il vostro processo di fabbricazione. Avverta il potere della rappresentazione dell'esposizione del rotolo--rotolo e sblocchi le possibilità infinite per la vostra produzione del bordo di FPC. Investa in macchine dell'esposizione di LDI automatizzate rotolo--rotolo per una produzione più efficiente, più precisa ed affidabile del bordo di FPC!
Liberi il potenziale di produzione del bordo di FPC con la macchina diretta della rappresentazione del laser di LDI
Le possibilità sono senza fine. Investa in una macchina diretta della rappresentazione del laser di LDI affinchè la vostra produzione del bordo di FPC la rendano più efficiente, precisa ed affidabile!
Quando si tratta della tecnologia dell'esposizione nella fabbricazione di FPC (circuito stampato flessibile), il modo di esposizione automatizzato rotolo--rotolo di LDI (rappresentazione diretta del laser) è una soluzione altamente utile. Combina i vantaggi della rappresentazione diretta della tecnologia del rotolo--rotolo e del laser di LDI per portare l'alta efficienza e l'accuratezza a produzione del bordo di FPC.
la tecnologia del Rotolo--rotolo comprende elaborare i materiali sui rotoli continui, rendente lo adatto a produzione su grande scala. Nella fabbricazione del bordo di FPC, il rotolo--rotolo macchina automatizzata dell'esposizione di LDI tiene conto l'esposizione continua continuamente inserendo i bordi flessibili da un rotolo nell'area di esposizione facendo uso di un sistema d'alimentazione automatizzato. L'area di esposizione è fornita di un sistema di alta precisione di allineamento per assicurare l'allineamento accurato del laser. Una volta che la calibratura di allineamento è completa, il processo dell'esposizione comincia automaticamente.
Le macchine dirette della rappresentazione del laser di LDI utilizzano i raggi laser emessi dalle fonti di laser. Questi fasci sono messi a fuoco tramite un sistema ottico e sono diretti sulle posizioni specifiche sui bordi flessibili per l'esposizione. dovuto la natura del rotolo--rotolo del processo, i bordi flessibili attraversano continuamente l'area di esposizione, permettendo ad un processo continuo dell'esposizione. Questo metodo continuo dell'esposizione notevolmente migliora l'efficienza di produzione, riducendo il tempo ed i punti in questione nel processo della rappresentazione.
Dopo l'esposizione, i bordi flessibili subiscono i processi successivi quale la ramatura dello sviluppo, incisione e per formare i modelli del circuito dei bordi di FPC. In rotolo--rotolo le macchine automatizzate dell'esposizione di LDI, questi processi successivi possono senza cuciture essere integrate con il processo dell'esposizione, permettendo ad un flusso completamente automatizzato di produzione.
il Rotolo--rotolo ha automatizzato le macchine dell'esposizione di LDI offre i numerosi vantaggi nella fabbricazione del bordo di FPC. In primo luogo, notevolmente migliorano l'efficienza di produzione, riducendo il tempo ed i costi della manodopera in questione nel processo della rappresentazione. Secondariamente, l'alta precisione e la risoluzione delle macchine dirette della rappresentazione del laser di LDI tengono conto la creazione dei modelli più accurati del circuito. Ulteriormente, il processo automatizzato del rotolo--rotolo riduce il rischio di errori umani e di difetti di fabbricazione, migliorante l'affidabilità dei prodotti.
Investendo in macchine dell'esposizione di LDI automatizzate rotolo--rotolo è una scelta saggia per prendere la vostra produzione del bordo di FPC alle nuove altezze. Ora contattici per imparare più circa le macchine dell'esposizione di LDI automatizzate rotolo--rotolo e come possono rivoluzionare il vostro processo di fabbricazione. Avverta il potere della rappresentazione dell'esposizione del rotolo--rotolo e sblocchi le possibilità infinite per la vostra produzione del bordo di FPC. Investa in macchine dell'esposizione di LDI automatizzate rotolo--rotolo per una produzione più efficiente, più precisa ed affidabile del bordo di FPC!
| Specificazione/modello | RTR315 |
| Applicazione | PWB, HDI, FPC (strato interno, strato esterno, anti-saldatura) |
| Risoluzione (fabbricazione in serie) | 20um |
| Capacità | 12S@18 " *24» |
| Dimensione di esposizione | 260*800mm |
| Spessore del pannello | 0.05mm-3.5mm |
| Modo di allineamento | UV-segno |
| Capacità di allineamento | Layer±10um esterno; |
| Linea tolleranza di larghezza | ±10% |
| Modo di aumento e di diminuzione di deviazione | Aumento e contrazione fissa, aumento e contrazione automatica, aumento di intervallo e contrazione, allineamento della divisione |
| Tipo del laser | Laser di LD, 405±5nm |
| Formato di file | Gerber 274X; ODB++ |
| Potere | 380V corrente alternata trifase, 6.4kW, 50HZ, gamma di fluttuazione di tensione + 7% ~-10% |
| Circostanza | Stanza della luce gialla; ± 1°C di temperatura 22°C; ± 5% di umidità 50%; Livello di pulizia 10000 e sopra; Requisiti di vibrazione evitare vibrazione violenta vicino all'attrezzatura |
Circa noi
Siamo un fornitore innovatore di varie soluzioni dirette del sistema della rappresentazione del laser del PWB (LDI). Le nostre gamme della cartella del prodotto di sistema dalle configurazioni di sistema di LDI per la alto-miscela ed applicazioni emergenti del posto adatto del PWB alle soluzioni completamente automatizzate del sistema di LDI per gli ambienti di fabbricazione in serie.
