| Marchio: | GIS |
| Numero di modello: | DPX230 |
| Moq: | 1 insieme |
| prezzo: | negotiable price |
| Tempo di consegna: | 20 giorni del lavoro |
soluzioni dirette del sistema di rappresentazione del laser (LDI) per il vario PWB
La complessità di collegamento del PWB di HDI ancora sta sviluppandosi oggi. Le tecnologie esistenti non possono offrire la soluzione accettabile per le linee sottili. Ma la tecnologia dell'immagine diretta del laser è considerata come risposta per questa sfida.
Nella fabbricazione del circuito stampato (PWB), il processo della rappresentazione è che cosa definisce i modelli di rame del circuito. Mentre il processo convenzionale della rappresentazione adotta uno foto-strumento e una luce UV per trasferire le immagini del circuito, LDI usa soltanto un controllato da computer, altamente messo a fuoco, raggio laser direttamente per definire i modelli del circuito sugli strati del rame del PWB CCL con il photoresist del laser coperto.
Come fa laser il lavoro diretto della rappresentazione (LDI)?

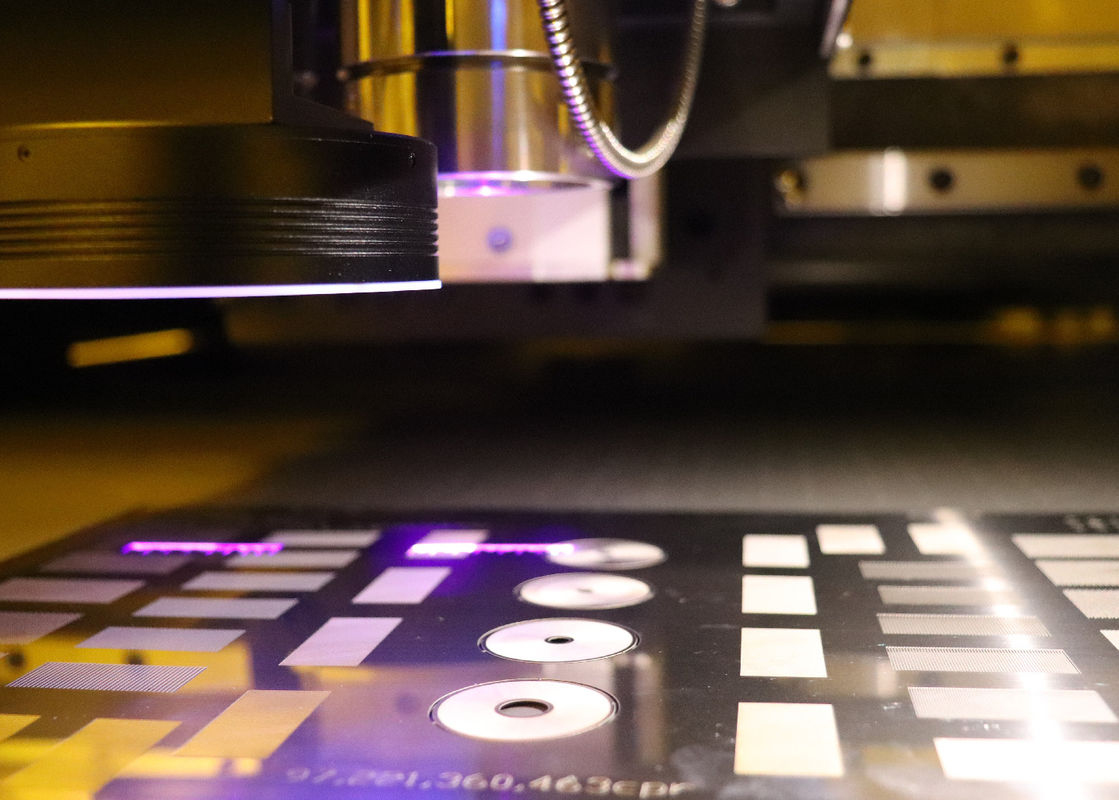

La rappresentazione diretta del laser ha bisogno di un PWB con la superficie fotosensibile che è posizionata sotto un laser controllato da computer. E poi il computer sta creando l'immagine sul bordo con la luce del laser. Un computer esplora la superficie del bordo in un'immagine raster, abbinante l'immagine raster ad un cad precaricato o l'archivio di progettazione di camma che comprende le specifiche per l'immagine necessaria destinata al bordo, il laser è usato per direttamente creare l'immagine sul bordo.
| Specificazione/modello | DPX230 |
| Applicazione | PWB, HDI, FPC (strato interno, strato esterno, anti-saldatura) |
| Risoluzione (fabbricazione in serie) | 30um |
| Capacità | 30-40S@18 " *24» |
| Dimensione di esposizione | 610*710mm |
| Spessore del pannello | 0.05mm-3.5mm |
| Modo di allineamento | UV-segno |
| Capacità di allineamento | Layer±12um esterno; Laye±24um interno |
| Linea tolleranza di larghezza | ±10% |
| Modo di aumento e di diminuzione di deviazione | Aumento e contrazione fissa, aumento e contrazione automatica, aumento di intervallo e contrazione, allineamento della divisione |
| Tipo del laser | Laser di LD, 405±5nm |
| Formato di file | Gerber 274X; ODB++ |
| Potere | 380V corrente alternata trifase, 6.4kW, 50HZ, gamma di fluttuazione di tensione + 7% ~-10% |
| Circostanza | Stanza della luce gialla; ± 1°C di temperatura 22°C; ± 5% di umidità 50%; Livello di pulizia 10000 e sopra; Requisiti di vibrazione evitare vibrazione violenta vicino all'attrezzatura |
Circa noi
Siamo un fornitore innovatore di varie soluzioni dirette del sistema della rappresentazione del laser del PWB (LDI). Le nostre gamme della cartella del prodotto di sistema dalle configurazioni di sistema di LDI per la alto-miscela ed applicazioni emergenti del posto adatto del PWB alle soluzioni completamente automatizzate del sistema di LDI per gli ambienti di fabbricazione in serie.
Video
Video
|
|
