| Marchio: | GIS |
| Numero di modello: | RTR315 |
| Moq: | 1 insieme |
| prezzo: | negotiable price |
| Tempo di consegna: | 20 giorni del lavoro |

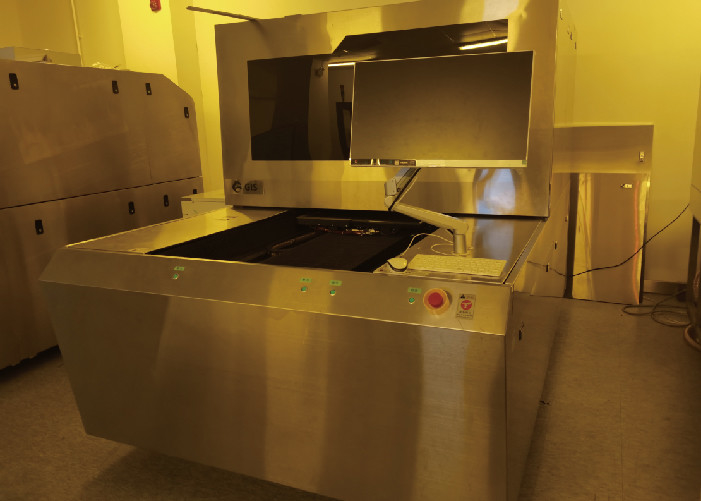

bordo flessibile diretto delle soluzioni LDI del sistema di rappresentazione del laser (LDI)
Sostituzione tecnica di LDI
C'è senza dubbio che gli adottanti in anticipo della tecnologia diretta della rappresentazione del laser (LDI) sono solitamente ciclo veloce, prototipo, o produttori di grande capacità del PWB che hanno bisogno della preparazione rapida ed accurata del prototipo.
Questi modelli diretti in anticipo della rappresentazione (LDI) soddisfanno perfettamente le esigenze di questi produttori del PWB - tempo e costo di risparmio del film della maschera mentre forniscono un alto livello di flessibilità e di accuratezza.
I produttori di massa di produzione del PWB non hanno adottato la tecnologia di LDI, pricipalmente perché il sistema di LDI era troppo lento ed il costo di operazione di regolazione del cellulare era troppo alto. Tuttavia, l'ultimo sviluppo tecnologico ha cambiato la situazione. Oggi, i produttori sempre più di massa di produzione del PWB usano LDI per le soluzioni della rappresentazione.
Come fa laser il lavoro diretto della rappresentazione (LDI)?

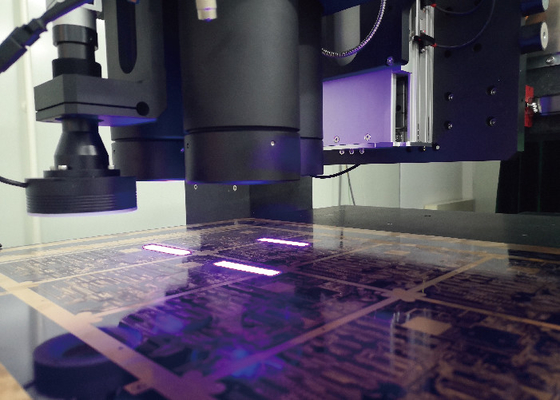

La rappresentazione diretta del laser ha bisogno di un PWB con la superficie fotosensibile che è posizionata sotto un laser controllato da computer. E poi il computer sta creando l'immagine sul bordo con la luce del laser. Un computer esplora la superficie del bordo in un'immagine raster, abbinante l'immagine raster ad un cad precaricato o l'archivio di progettazione di camma che comprende le specifiche per l'immagine necessaria destinata al bordo, il laser è usato per direttamente creare l'immagine sul bordo.
| Specificazione/modello | RTR315 |

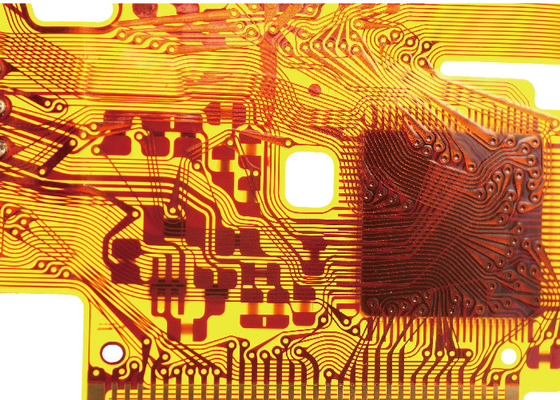

| Applicazione | PWB, HDI, FPC (strato interno, strato esterno, anti-saldatura) |
| Risoluzione (fabbricazione in serie) | 15um |
| Capacità | 12S@18 " *24» |
| Dimensione di esposizione | 260*800mm |
| Spessore del pannello | 0.05mm-3.5mm |
| Modo di allineamento | UV-segno |
| Capacità di allineamento | Layer±12um esterno; Laye±24um interno |
| Linea tolleranza di larghezza | ±10% |
| Modo di aumento e di diminuzione di deviazione | Aumento e contrazione fissa, aumento e contrazione automatica, aumento di intervallo e contrazione, allineamento della divisione |
| Tipo del laser | Laser di LD, 405±5nm |
| Formato di file | Gerber 274X; ODB++ |
| Potere | 380V corrente alternata trifase, 6.4kW, 50HZ, gamma di fluttuazione di tensione + 7% ~-10% |
| Circostanza | Stanza della luce gialla; ± 1°C di temperatura 22°C; ± 5% di umidità 50%; Livello di pulizia 10000 e sopra; Requisiti di vibrazione evitare vibrazione violenta vicino all'attrezzatura |
Circa noi
Siamo un fornitore innovatore di varie soluzioni dirette del sistema della rappresentazione del laser del PWB (LDI). Le nostre gamme della cartella del prodotto di sistema dalle configurazioni di sistema di LDI per la alto-miscela ed applicazioni emergenti del posto adatto del PWB alle soluzioni completamente automatizzate del sistema di LDI per gli ambienti di fabbricazione in serie.
