Apparecchiature per l'immagine laser diretta su schermo per la serigrafia tessile

CTS è un sistema di visualizzazione e esposizione computer-to-screen (CTS) (brevetto cinese, giapponese, coreano, UE).I file di dati sono letti direttamente dal CTS e poi convertiti in immagini che saranno trasmesse attraverso fasci di laser su schermi tramite DMD e lenti.

Le immagini digitali sono prodotte da DMD (digital micro-mirror device) che ha oltre 800 mila o 2 milioni di micro-specchi, che consentono punti quadrati chiari e nitidi.Questo ultimo sistema di esposizione digitale è diventato il nuovo standard per l'industria della serigrafia.

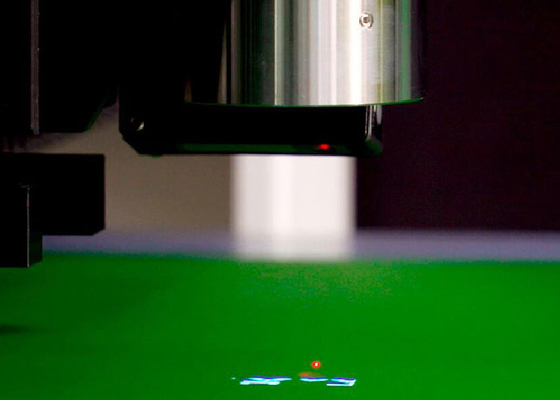

I file di dati sono letti direttamente dal computer sullo schermo (CTS) e quindi convertiti in immagini che vengono trasmesse attraverso fasci laser su schermi da DMD e lente.

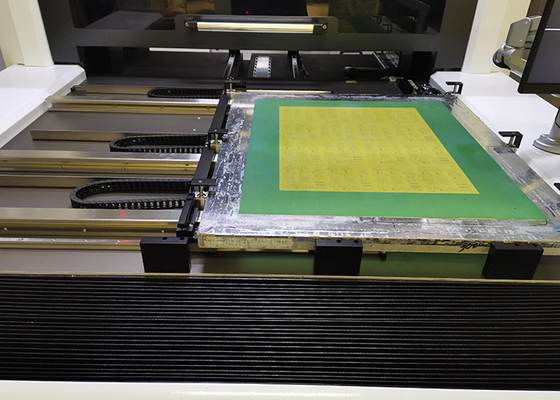

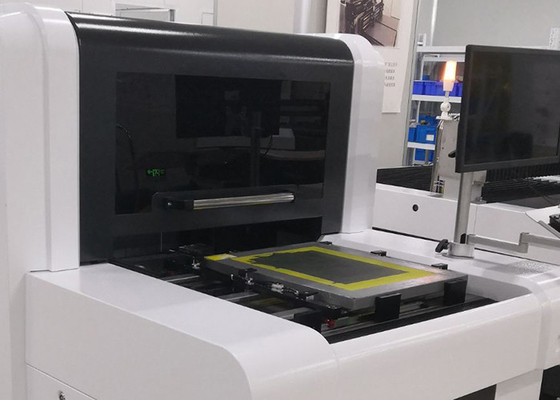

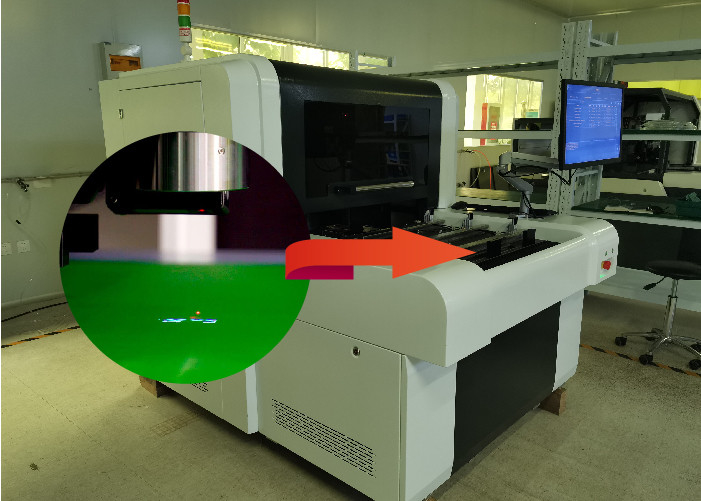

La macchina per la produzione diretta di piastre laser CTS è quella di leggere direttamente i file di dati del computer e convertirli in immagini, per poi esporli e raffigurarli sullo schermo mediante proiezione laser.Questo tipo di schermo di imaging è adatto per la stampa tessile, ed è anche adatto per adesivi, imballaggi, PCB, stampa 3C su coperture di vetro, ecc.

• Specifica / Modello	CTS100
  Dimensione massima dello schermo (mm)	100x1000
  Dimensione minima dello schermo (mm)	400x400
  Dimensione massima dell'esposizione (mm)	900x900
  Spessore del telaio (servizio su misura disponibile)	25-45 mm
  Sistema di immagini	Tecnologia DMD DLP
  Spessore dell'emulsione (EOM)	Emulsione resistente ai solventi 3μm-150μm, emulsione resistente all'acqua 3μm-220μm
  Tempo di esposizione	120-240s/m2, #350 rete gialla
  Risoluzione	1270/2540 dpi (facoltativo)
  Raster	133 LPI
  Sistema di messa a fuoco	Focalizzazione fissa
  Formato del file	1_bit tiff ecc.
  Tipo di laser	Laser UV, lunghezza d'onda 405±5 nm
  Potenza del laser	20W/25W/30W (facoltativo)
  Dimensione dell'apparecchiatura (mm)	1740x1500x1500
  Peso netto delle attrezzature	1200 kg
  Condizioni	Camera a luce gialla con classe di pulizia 10000 e temperatura 22±2°C, Umidità relativa 40-70% (senza condensazione)
  Potenza	220v monofase, 50/60HZ, 4 kW, aria compressa:0.5MPa

• Alta precisione:

Risoluzioni 1270dpi o 2540dpi, con raster 133lpi/dpi (stampa a semitoni).

• Alta efficienza:

3 minuti per terminare l'esposizione su uno schermo di dimensioni 1000 mm*1000 mm.L'efficienza della produzione di stencil è stata notevolmente migliorata grazie al grande tempo risparmiato dall'allineamento accurato dell'esposizione e dalla riduzione del lobore..

• Basso costo:

L'eliminazione dei film positivi: le pellicole litografiche diventano sempre più costose e il numero di fornitori sul mercato aumenta rapidamente

1 procedura di produzione di schermi digitali CTS per sostituire 5 procedure del processo convenzionale.
